概述:

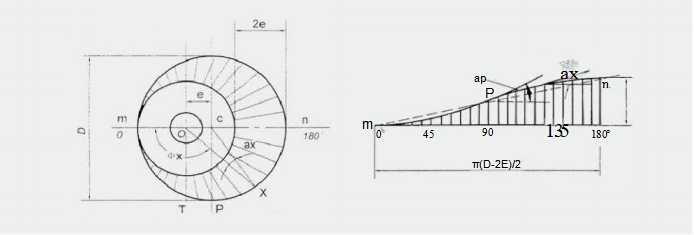

该阀采用双偏心结构,利用偏心轮的变形楔作用原理来使阀门密封副形成闸紧和分离。从而实现阀门可靠的密封和快速启闭。
性能特点
· 由于阀瓣密封球面上所有点的旋转半径不同,偏心球面曲线呈等进曲线,在关闭时,密封球面进入阀座后越关越紧,形成足够的密封比压, 双向密封性能稳定可靠。
· 由于阀瓣是全圆形直通道,流阻小,有良好的流通性能。
· 密封副具有耐磨损、耐腐蚀、使用寿命长。
· 在开关过程中,可自行去除密封面上污垢,而不影响密封。
·在长期使用,密封位置变化时,密封球面等量前移,仍与固定的密封座保持压紧状态,可实现新的密封。

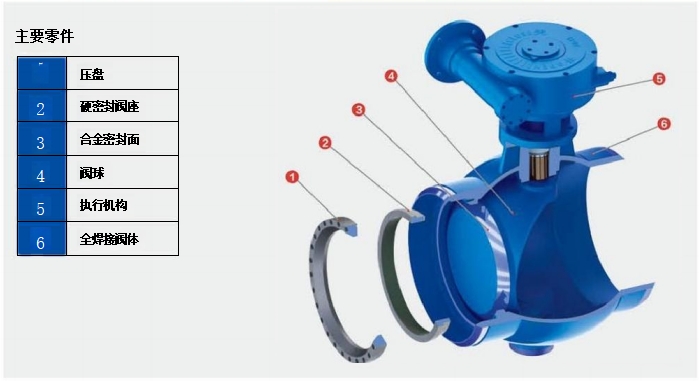

主要零件
执行标准
设 计 :GB/T 26146-2010偏心球阀
法兰连接:GB/T9115 (或按用户要求)
结构长度:GB/T12221-2005 及企业内部标准
压力试验:GB/T12221-2008

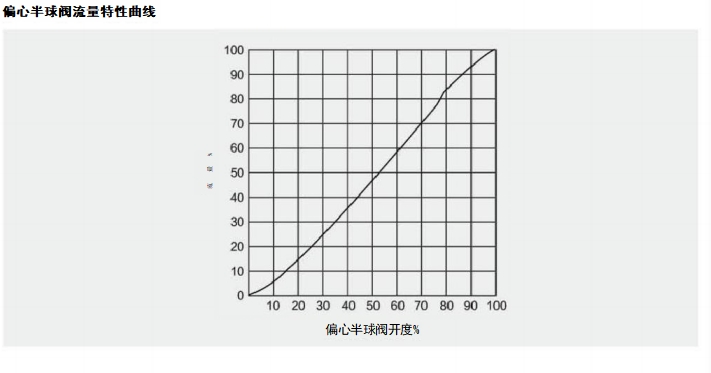

阀门通径 |
标准通道阀门、球的开度(%) |
||||||||||
in |
mm |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
3 |
80 |
8.40 |
18.90 |
33.60 |
46.20 |
63.00 |
92.40 |
147.00 |
210.00 |
309.20 |
420.00 |
4 |
100 |
15.40 |
34.70 |
61.60 |
84.70 |
115.50 |
169.40 |
269.50 |
385.00 |
585.00 |
770.00 |
6 |
150 |
36.00 |
81.00 |
144.00 |
198.00 |
270.00 |
369.00 |
630.00 |
900.00 |
1368.00 |
1800.00 |
8 |
200 |
68.00 |
153.00 |
272.00 |
374.00 |
510.00 |
748.00 |
1190.00 |
1700.00 |
2584.00 |
3400.00 |
10 |
250 |
118.00 |
265.00 |
472.00 |
649.00 |
885.00 |
1298.00 |
2065.00 |
2950.00 |
4484.00 |
5900.00 |
12 |
300 |
160.00 |
360.00 |
640.00 |
880.00 |
1200.00 |
1760.00 |
2800.00 |
4000.00 |
6080.00 |
8000.00 |
14 |
350 |
240.00 |
540.00 |
960.00 |
1320.00 |
1800.00 |
2640.00 |
4200.00 |
6000.00 |
9120.00 |
12000.00 |
16 |
400 |
280.00 |
630.00 |
1120.00 |
1540.00 |
2100.00 |
3080.00 |
4900.00 |
7000.00 |
10640.00 |
14000.00 |
18 |
450 |
360.00 |
810.00 |
1440.00 |
1980.00 |
2700.00 |
3960.00 |
6300.00 |
90000.00 |
13680.00 |
18000.00 |
20 |
500 |
440.00 |
990.00 |
1760.00 |
2420.00 |
3300.00 |
4840.00 |
7700.00 |
11000.00 |
16720.00 |
22000.00 |
气动装置选配参数表
公称 压力 |
公称通径(mm) |
||||||
0.6 |
40-65 |
80 |
100-125 |
150-200 |
250-300 |
350-450 |
500-600 |
1.0 |
40-65 |
80 |
100-125 |
150-200 |
250-300 |
350-450 |
500-600 |
1.6 |
40-65 |
80 |
100-125 |
150-200 |
250-300 |
350-450 |
500-600 |
常州气动型号 |
QK125 |
QK250 |
QK1000 |
QK1500 |
QK3000 |
QK6000 |
QK8000 |
电动装置选配参数表
公称 压力 |
公称通径(mm) |
||||||||||||||||||||||||
0.6 |
40-65 |
80-100 |
125-150 |
250 |
|
300 |
350 |
400 |
450-500 |
|
|
|
1000 |
1200 |
|
||||||||||
1.0 |
40-65 |
80-100 |
25-150 |
200 |
250 |
|
300 |
350 |
400 |
650 |
700-800 |
900 |
1000 |
|
1200 |
||||||||||
1.6 |
40-65 |
80-100 |
125-150 |
|
200 |
|
250 |
300 |
350 |
400 |
700 |
|
|
|
|
||||||||||
2.5 |
40-65 |
80-100 |
|
150 |
|
|
200 |
250 |
300 |
350 |
|
|
|
|
|
||||||||||
4.0 |
40-65 |
80-100 |
|
|
150 |
|
150 |
200 |
250 |
350 |
|
|
|
|
|
||||||||||
选配电装 |
|||||||||||||||||||||||||
天 津 北 方 |
电装型号 |
802.10-1 |
802.20-1 |
802.30-1 |
802.60-1 |
802.120-1 |
802.150-18 |
802.250-0.5 |
802500-0.5 |
903.6 |
903.12 |
903.9 |
903.12 |
903.25 |
|||||||||||
输出扭距(N.m) |
100 |
200 |
300 |
600 |
1200 |
1500 |
2500 |
5000 |
600 |
1200 |
900 |
1200 |
2500 |
||||||||||||
输出转速(rlmin) |
1 |
1 |
1 |
1 |
1 |
1 |
0.5 |
0.5 |
24 |
36 |
36 |
36 |
36 |
||||||||||||
电机功率(KW) |
0.03 |
0.06 |
0.09 |
0.18 |
0.37 |
0.37 |
0.55 |
0.75 |
1.5 |
4 |
3 |
4 |
4 |
||||||||||||
启闭时间(S) |
15 |
15 |
15 |
15 |
15 |
15 |
30 |
30 |
37.5 |
32 |
63 |
63 |
63 |
||||||||||||
常 州 |
电装型号 |
QB25Z |
QB50Z |
QB100Z |
QB200Z |
QB300Z |
QB400Z |
ZC60 |
ZG120 |
ZC90 |
ZC120 |
ZQ250 |
|||||||||||||
输出扭距(N.m) |
250 |
500 |
1000 |
2000 |
3000 |
4000 |
600 |
1200 |
900 |
1200 |
2500 |
||||||||||||||
输出转速(rl/min) |
2 |
1 |
1 |
1 |
1 |
0.1 |
18 |
1.8 |
18 |
18 |
1800 |
||||||||||||||
电机功率(KW) |
0.09 |
0.09 |
0.18 |
0.25 |
0.37 |
0.55 |
1.1 |
2.2 |
1.5 |
2.2 |
4 |
||||||||||||||
启闭时间(S) |
7.5 |
15 |
15 |
15 |
15 |
15 |
50 |
6.3 |
126.6 |
126.6 |
126.6 |
||||||||||||||
天 津 二 通 |
电装型号 |
QB10-1 |
QB20-1 |
QB30-1 |
QB60-1 |
QB120-1 |
QB200-1 |
QB250-1[ |
DB500-0.5 |
ZA60-32 |
ZA120-24 |
ZA90-24 |
ZA120-24 |
ZA240-22 |
|||||||||||
输出扭距(N.m) |
100 |
200 |
300 |
600 |
1200 |
2000 |
2500 |
5000 |
600 |
1200 |
900 |
1200 |
2400 |
||||||||||||
输出转速(r/min) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
0.5 |
32 |
24 |
24 |
24 |
22 |
||||||||||||
电机功率(KW) |
0.06 |
0.09 |
0.12 |
0.18 |
037 |
0.55 |
0.55 |
0.75 |
2.2 |
3 |
3 |
47.5 |
7.5 |
||||||||||||
启闭时间(S) |
15 |
15 |
15 |
15 |
15 |
15 |
15 |
30 |
28 |
47.5 |
95 |
3 |
104 |
详细参数,请咨询公司技术中心。
