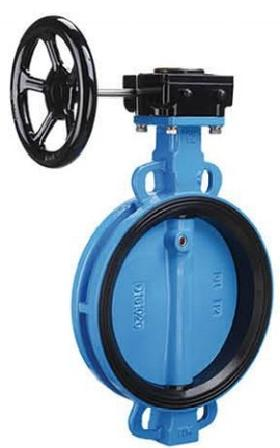

中线型对夹式/法兰式蝶阀

产品类型 : 蝶阀
简介 : 中线型对夹式蝶阀是夹入两个管道法兰短距离之间优先选用的常规蝶阀。

产品详情

概述

中线型对夹式蝶阀是夹入两个管道法兰短距离之间优先选用的常规蝶阀。

用途

可在石油化工、食品、医药、轻纺、造纸、水电、船舶、供排水、冶炼等系统上、一切腐蚀性、非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流之用，可任意位置安装。

特点

· 流阻系数小、流量特性趋于直线。

· 重量轻、安装方便、启闭扭矩小。

· 具有双向密封功能、安装时不受介质流向的限制。

· 结构简洁、易拆装、易维修，90°运转启闭迅速。

· 阀体衬胶、阀板表面喷涂环氧树脂或阀体、阀板全衬胶，防腐性能优。

· 环氧树脂和橡胶符合卫生标准GB/T17219-1998。

主要技术性能参数

公称压力(MPa)	0.6	1.0	1.6
公称通径(mm)	50-1800	50-1600	50-1000
密封试验(MPa)	0.66	1.1	1.76
壳体试验(MPa)	0.9	1.5	2.4
适用介质	水、油品、煤气及腐蚀性介质
适用温度(℃)	0～80、0～130、0～250
驱动方式	手柄、蜗轮、电动、气动、液动
连接形式	对夹式、法兰式
安装方式	立式安装、卧式安装

主要部件材质

零件名称	材料
阀体	HT200、QT450-10、WCB、不锈钢
阀杆	不锈钢45
阀板	QT450-10、WCB、不锈钢
阀座	丁睛橡胶(NBR)、三元乙丙橡胶(EPDM)、氟胶(FPM)

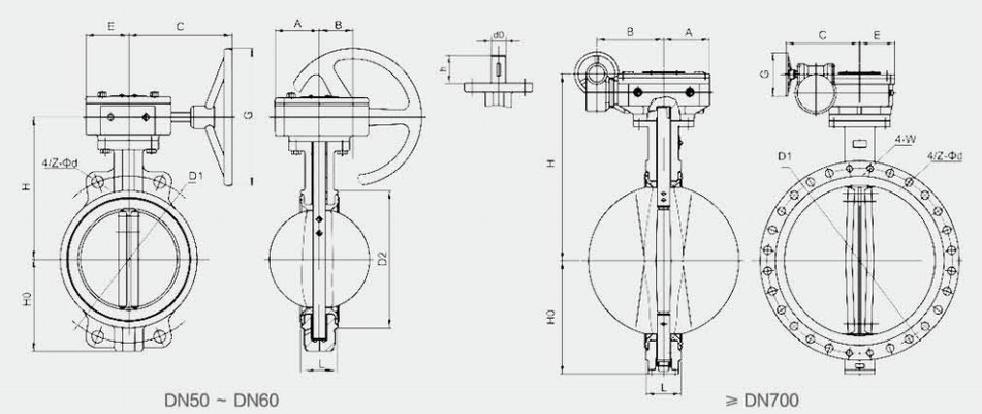

连接尺寸D371X-10/16C DN50～DN1200

DN	L	1.0MPa											1.6MPa
		法兰尺寸外形尺寸											法兰尺寸			外形尺寸
		D1 D2 Z-φd 4-W HO H						A	B	C	E	G	D1 D2 Z-φd			4-W HO H			A	B	C E G
50	43	125	102	4-Φ18	-	73	145	52	45	150	52	150	125	102	4-①18	-	73	145	52	45	150	52	150
65	46	145	122	8-Φ18	-	80	152	52	45	150	52	150	145	122	8-①18	-	80	152	52	45	150	52	150
80	46	160	138	8-Φ18	-	88	159	52	45	150	52	150	160	138	8-φ18	-	88	159	52	45	150	52	150
100	52	180	158	8-①18	-	103	179	52	45	150	52	150	180	158	8-φ18	-	103	179	52	45	150	52	150
125	56	210	188	8-φ18	-	116	192	52	45	150	52	150	210	188	8-φ18	-	116	192	52	45	150	52	150
150	56	240	212	8-φ22	-	138	208	52	45	150	52	150	240	212	8-φ22	-	138	208	52	45	150	52	150
200	60	295	268	8-φ22	-	162	240	75	63	300	75	300	295	268	12-φ22	-	162	240	75	63	300	75	300
250	68	350	320	12-φ22		202	284	75	63	300	75	300	355	320	12-φ26	-	202	284	75	63	300	75	300
300	78	400	370	2-022	-	222	315	81	80	300	81	300	410	378	12-φ26	-	222	315	81	80	300	81	300
350	78	460	430	16-φ22	-	270	355	81	80	300	81	300	470	438	16-φ26	-	270	355	81	80	300	81	300
400	102	515	482	16-φ26		321	424	121	178	300	115	300	525	490	16-φ30	-	321	424	121	178	300	115	300
450	114	565	532	20-φ26		349	495	121	178	300	115	300	585	550	20-①30	-	349	495	121	178	300	115	300
500	127	620	585	20-φ26		387	472	121	178	300	115	300	650	610	20-φ33	-	387	472	121	178	300	115	300
600	154	725	685	20-φ30		463	558	145	304	300	144	300	770	725	20-φ36	-	463	558	145	304	300	144	300
700	165	840	800	24-φ30	-	510	795	157	255	165	189	400	840	795	24-φ36	-	524	786	157	255	165	189	400
800	190	950	905	24-φ33	-	577	848	157	255	165	189	400	950	900	24-39	-	608	832	157	255	165	189	400
900	200	1050	1005	24-φ33	4-M30	656	1004	185	265	370	220	400	1050	1000	24-φ39	44-M36	656	1004	185	265	370	220	400
1000	251	1160	1110	24-φ36	4-M33	711	1086	185	265	370	185	435	1170	1115	24-φ42	4-M39	800	1084	185	265	370	185	435
1200	276	1380	330\|2	8-φ394	-M36	864	1332	453	709	600	280	480	1390	1330	28-φ48	4-M45	864	332	453	709	600	280	480
