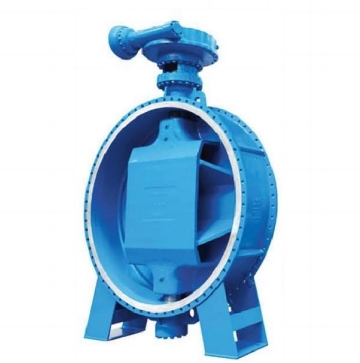

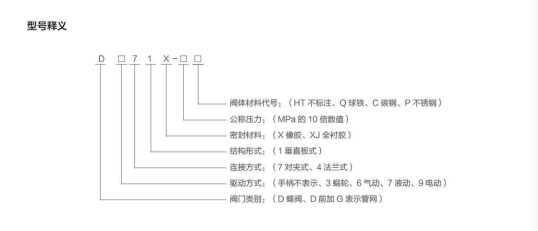

双偏心法兰式蝶阀

概 述

双偏心蝶阀整体采用双偏心结构，双向密封性能更加稳定，获得 国家专利(专利号ZL02284270.5), 是老管道改造、维修和配 套软密封阀门的首选。

特 点

· 本系列蝶阀采用双偏心结构，阀座为不锈钢，密封副实现瞬间开 启和关闭，减少了过程摩擦、延长了阀门的寿命。

· 本系列蝶阀采用半轴结构，蝶板为桁架式结构，蝶板强度高、过 流面积大，流阻小、节省能源。

· 橡胶密封圈密封比压稳定，密封性能可靠，更换橡胶圈简便易行。

· 本系列蝶阀在安装中不受介质流向的限制，具有双向密封功能。

· 本系列蝶阀配置最新型同步指示机构，能在方便显眼位置精确指 示阀门启闭度状态。

用 途

可用在石油化工、食品、医药、轻纺、造纸、水电、船舶、给排水、 冶炼等系统上、一切腐蚀性、非腐蚀

性的气体、液体、半流体以 及固体粉末管线和容器上作为调节和截流之用，可任意位置安装。

执行标准

设   计 ：GB/T12238-2008

法兰连接：GB/T17241.6-2008、GB/T9115(或按用户要求)

结构长度：GB/T12221-2005

压力试验：GB/T13927-2008

主要技术性能参数

公称压力(MPa)	0.25	0.6	1.0	1.6
公称通径(mm)	50-4000	50-4000	50-4000	50-4000
密封试验(MPa)	0.275	0.66	1.1	1.76
壳体试验(MPa)	0.375	0.9	1.5	2.4
适用介质	水、油品、煤气及腐蚀性介质
适用温度(℃)	0～80、0～130、0～250
驱动方式	手柄、蜗轮、电动、气动、液动
连接形式	法兰式
安装方式	立式安装、卧式安装

主要部件材质

零件名称	材料
阀体	HT200、QT450-10、WCB、不锈钢
阀杆	不 锈 钢 4 5 4 0 C r
阀板	QT450-10、WCB、不锈钢
阀座	丁睛橡胶(NBR)、三元乙丙橡胶(EPDM)、氟胶(FPM)、四氟(F4)
