PM747X 膜片式排泥阀
- 产品类型 : 控制阀
- 简介 : 100C 角型气动排泥阀适用于水处理厂，用于排放水池内污泥及 废水。此阀为一角型结构，隔板将内腔分为控制腔和流道两部分， 控制腔由膜片分为上下两控制腔。阀座为平底结构，密封面喷 涂陶瓷，其耐磨、耐腐蚀性极强，且可防止淤积垃圾，可供长期使用。 · 阀盖顶部和阀体侧面预留有螺孔，压力源经控制管线分别进出 上、下控制腔。通过电磁阀控制上、下腔压力而控制排泥阀开启 或关闭，当出现控制气源突然消失的意外时，排泥阀可在进口水 压下保持关闭。(外部压力控制源为气源)
产品详情
主要规格
压力等级：PN6
最高工作压力：0.6MPa
阀座试验压力：0.66MPa
阀体试验压力：0.9MPa
法兰压力等级：PN10 或客户指定
气 源 控 制 原 理 说 明
· 关阀
两位五通电磁阀1.2导通，3.4导通，压力气源进入100C 上控制腔，100C 下控制腔压力排空。100C 关闭。
·开阀
两位五通电磁阀1.4导通，2.3导通，压力气源进入100C 上控制腔，100C 下控制腔压力排空。100C 关闭。电磁阀自带手动装置，失电 时可手动控制排泥阀。

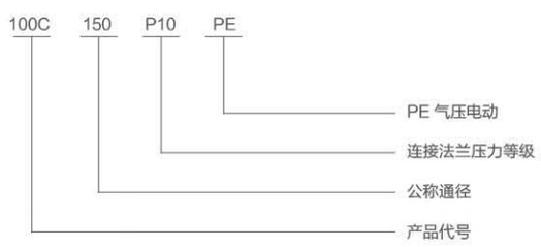

型号释义
